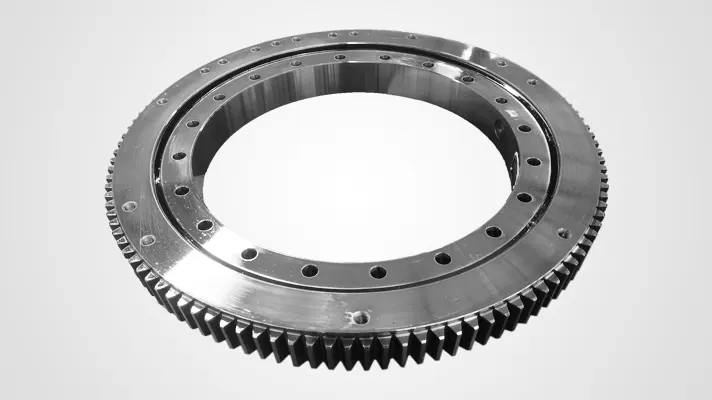

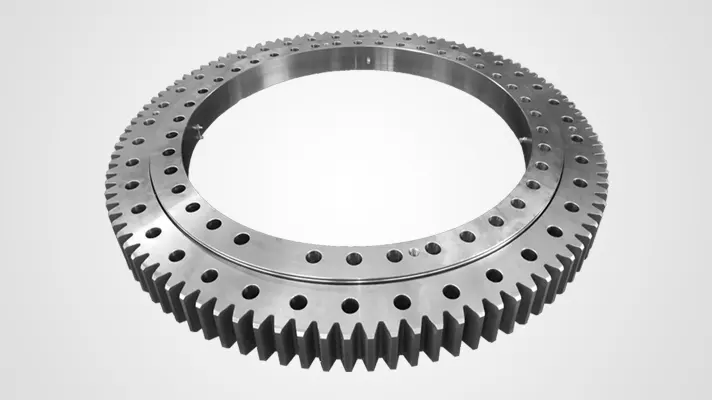

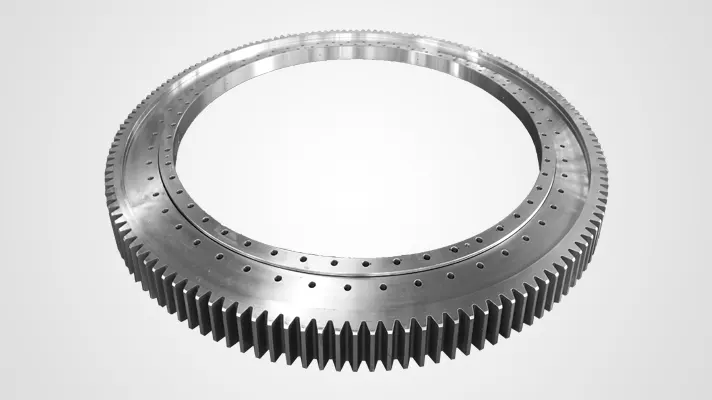

외부 기어가 있는 선회 베어링 외부 기어가 있는 선회 베어링;

외부 기어가있는 선회 베어링, ZZ의 단일 배구 시리즈 선회 링 베어링은 일상 생활에서 가장 흔한 직사각형 단면을 가지고 있으며 높은 안정성과 높은 비용 성능의 특성을 가지고 있습니다; 건설 기계, 건설 기계, 선박 기계 및 기타 분야에서 널리 사용되는 단일 발리볼 시리즈 선회 베어링은 중대형 어플리케이션을 위한 다양한 솔루션을 제공합니다;

카테고리: 단일 행 볼 선회 링 태그: 선회 베어링 외부 기어;

설명

디자인 특징

내부 구성은 깊은 홈이 파인 고딕 아치형 레이스웨이가 있는 직사각형 단면과 최대 볼 보완으로 구성되어 있습니다; 그 결과 뛰어난 모멘트, 추력 및 반경 방향 하중 성능을 제공하는 4점 접점 설계가 탄생했습니다; 수년에 걸쳐 당사는 이러한 응용 분야의 주요 문제인 고객이 요구하는 서비스 수명과 신뢰성에 부합하도록 선회 링의 모든 데이터를 최적화했습니다;

가용성

ZZ는 다양한 유형의 거친 단조품과 일치하는 수십 가지 단일 배구 시리즈 선회 베어링 모델을 보유하고 있습니다; 일치하는 기어의 수가 많습니다;

애플리케이션

ZZ의 단일 열 볼 선회 링 베어링은 다음과 같은 중대형 응용 분야를 위한 다양한 솔루션을 제공합니다;

크레인
공중 리프트
굴삭기
Derrick;
타워 크레인
크레인
산업용 턴테이블

No.	Ring Dimension				Dimension of Mounting hole									Gear Parameter						N.W kg
	Ring Dimension				Through				Thread					Gear Parameter
	D	dn	H	h	Du	Dn	φ	n	Du	Dn	d1	T	n	z	m	d	da	L	X
	mm				mm			n	mm				n	z	mm
QW.400.16 QW.400.16A	480	318	60	10	448	352	15	12	448	352	M14	40	12	143 125	3.5 4	500.5 500	504 504	44	0.5	45 46
QW.450.16 QW.450.16A	530	368	60	10	498	402	15	12	498	402	M14	40	12	157 138	3.5 4	549.5 552	553 556	44	0.5	51 52
QW.500.16 QW.500.16A	580	418	60	10	548	452	15	14	548	452	M14	40	14	150 121	4 5	600 605	604 610	44	0.5	58 58
QW.560.16 QW.560.16A	640	478	60	10	608	512	15	14	608	512	M14	40	14	165 133	4 5	660 665	664 670	44	0.5	65 66
QW.560.20 QW.560.20A	654	464	70	10	618	502	17	14	618	502	M16	30	14	169 136	4 5	676 680	680 685	50	0.5	78 79
QW.630.20 QW.630.20A	724	534	70	10	688	572	17	16	688	572	M16	30	16	186 150	4 5	744 750	748 755	50	0.5	86 88
QW.710.20 QW.710.20A	804	614	70	10	768	652	17	18	768	652	M16	30	18	166 139	5 6	830 834	835 840	50	0.5	99 101
QW.800.20 QW.800.20A	894	704	70	10	858	742	17	20	858	742	M16	30	20	154 116	6 8	924 928	930 936	50	0.5	114 114
QW.800.25 QW.800.25A	904	692	78	10	864	736	22	18	864	736	M20	36	18	156 118	6 8	936 944	942 952	58	0.5	143 147
QW.900.25 QW.900.25A	1004	792	78	10	964	836	22	20	964	836	M20	36	20	130 105	8 10	1040 1050	1048 1060	58	0.5	162 168
QW.1000.25 QW.1000.25A	1104	892	78	10	1064	936	22	24	1064	936	M20	36	24	143 115	8 10	1144 1150	1152 1160	58	-0.5	182 185
QW.1000.32 QW.1000.32A	1120	876	90	10	1074	926	24	24	1074	926	M22	40	24	144 116	8 10	1152 1160	1160 1170	70	-0.5	227 232
QW.1120.32 QW.1120.32A	1240	996	90	10	1194	1046	24	28	1194	1046	M22	40	28	129 108	10 12	1290 1296	1300 1308	70	-0.5	272 275
QW.1250.32 QW.1250.32A	1370	1126	90	10	1324	1176	24	32	1324	1176	M22	40	32	142 119	10 12	1420 1428	1430 1440	70	-0.5	302 309
QW.1400.32 QW.1400.32A	1520	1276	90	10	1474	1326	24	36	1474	1326	M22	40	36	131 113	12 14	1572 1582	1584 1596	70	-0.5	337 347
QW.1250.40 QW.1250.40A	1390	1108	102	12	1336	1164	26	32	1474	1164	M24	45	32	144 120	10 12	1440 1440	1450 1452	80	-0.5	396 392
QW.1400.40 QW.1400.40A	1540	1258	102	12	1486	1314	26	36	1486	1314	M24	45	36	133 114	12 14	1596 1596	1608 1610	80	-0.5	448 443
QW.1600.40 QW.1600.40A	1740	1458	102	12	1686	1514	26	40	1686	1514	M24	45	40	150 129	12 14	1800 1806	1812 1820	80	-0.5	528 534
QW.1800.40 QW.1800.40A	1940	1658	102	12	1886	1714	26	44	1886	1714	M24	45	44	143 126	14 16	2002 2016	2016 2032	80	-0.5	583 607
QW.1600.50 QW.1600.50A	1762	1434	124	12	1704	1496	30	40	1704	1496	M27	50	40	151 130	12 14	1812 1820	1824 1834	100	-0.5	714 727
QW.1800.50 QW.1800.50A	1964	1634	124	12	1904	1696	30	44	1904	1696	M27	50	44	145 127	14 16	2030 2032	2044 2048	100	-0.5	845 843
QW.2000.50 QW.2000.50A	2162	1834	124	12	2104	1896	30	48	2104	1896	M27	50	48	139 124	16 18	2224 2232	2240 2250	100	-0.5	912 927
QW.2240.50 QW.2240.50A	2402	2074	124	12	2344	2136	30	54	2344	2136	M27	50	54	154 138	16 18	2464 2484	2480 2502	100	-0.5	1020 1078
QW.2500.50 QW.2500.50A	2662	2334	124	12	2604	2396	30	60	2604	2396	M27	50	60	152 137	18 20	2736 2740	2754 2760	100	-0.5	1171 1175
QW.2500.60 QW.2500.60A	2696	2304	150	14	2626	2374	33	60	2626	2374	M30	56	60	154 139	18 20	2772 2780	2790 2800	122	-0.5	1677 1701
QW.2800.60 QW.2800.60A	2992	2604	150	14	2926	2674	33	66	2926	2674	M30	56	66	170 154	18 20	3060 3080	3078 3100	122	-0.5	1817 1904
QW.3150.60 QW.3150.60A	3342	2954	150	14	3276	3024	33	72	3276	3024	M30	56	72	171 156	20 22	3420 3432	3440 3454	122	-0.5	2087 2139
QW.3550.60 QW.3550.60A	3742	3354	150	14	3676	3424	33	78	3676	3424	M30	56	78	191 154	20 25	3820 3850	3840 3875	122	-0.5	2355 2500
QW.4000.60 QW.4000.60A	4200	3804	150	14	4126	3874	33	80	4126	3874	M30	56	80	195 172	22 25	4290 4300	4312 4325	122	-0.5	2787 2827

제품

더블 웜 선회 드라이브

시리즈 SE/PE 선회 드라이브 시리즈 SE/PE 선회 드라이브;

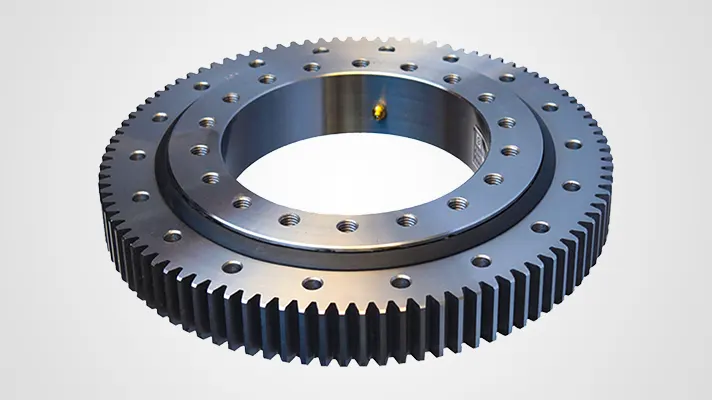

외부 기어가 있는 선회 베어링 외부 기어가 있는 선회 베어링;
